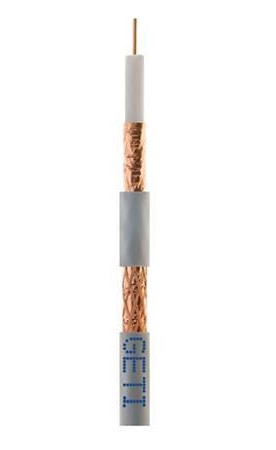

Кабель для цифрового супутникового телебачення СМ-401 Cu Nordix

~Технічні характеристики
Внутрішній провідник: Cu 0,81 мм
Ізоляція: ПЕВ 3,6мм
Екранування мідної фольги: Cu /Pet 100%
Екранувальне обплетення: Cu
Щільність обплетення: 30%
Зовнішній розмір: 4,2мм
Зовнішня оболонка: ПВХ/ПЕ

Електричні параметри
Хвильовий опір: 75 ОМ
Електрична ємність: 54 пФ/м
Швидкість поширення: 84%
дБ (5 МГц-2150 МГц): понад 20
Ефективність екранування: понад 75 дБ

Коефіцієнт Загасання (дб/100 м)

МГц 55 — 5,4
МГц 100 — 7,2
МГц 450 — 16,2
МГц 862 — - 22,8
МГц 1000 — 24,6
МГц 1350 — 29
МГц 1500 — 30,7
МГц 1750 --- 33,2МГц 2000
МГц 2150 — 36,8

Нормативи
RG MIL: ---
CENELEC: EN 50117
IEC/CEI : IEC 60096

Робоча t, C
ПВХ: від -30 до +80
ПЭ: от -30 до +80
HFLS: от -25 до +80

Позначення/ Матеріали
CU/ Мідний дріт
CU Sn/Лудова мідь
CU AG/ Мідь зі срібним покриттям
CCS/сталь із мідним покриттям
ПЕВ/спінений поліетилен фізичного спінювання
Al/Pet/Al Late Екранування алюміній/поліестер/алюміній
Al/ Екранувальне обплетення з алюмінію
HFLS/ Компаунд не містить галогенно-водородів
ПВХ/Полівінілхлоридний пластикат
ПЕ/Світабілізований поліетилен
