Кабель радиочастотный RG-223/U 50 Ом, 5,4мм NORDIX

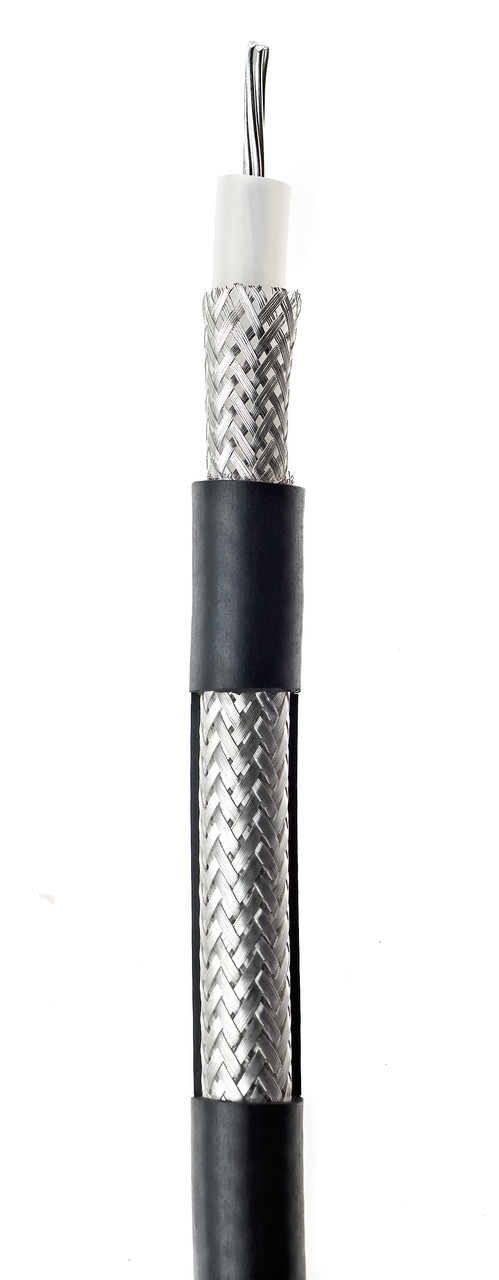

Кабель радиочастотный RG-223/U NORDIX



   Технические характеристики:

Внутренний проводник: Cu Ag 0,90мм

Изоляция: ПЭВ 2,95мм

Экранировка Al фольги: ---

Экранирующая оплетка: 2 x Cu Ag

Плотность оплетки: 2 x 95%

Наружный размер: 5,4мм

Внешняя оболочка: ПВХ

  Электрические параметры

Волновое сопротивление: 50 ОМ

Электрическая емкость: 100 пФ/м

Скорость распространения: 66%

дБ (5 МГц-2150 МГц): ---

Эффективность экранирования: ---

   Коэффициент Затухания (дб / 100м)

МГц 10--- 3,9

МГц 50--- 8,4

МГц 100 --- 13,4

МГц 200 --- 18

МГц 400 --- 28,5

МГц 700 --- 39

МГц 1000 --- 47

втрат дБ (5 МГц-2150 МГц): 18

   Нормативи

RG MIL: MIL C-17F

CENELEC: ---

IEC/CEI: ---

    Робоча t, C

ПВХ: від -30 до 80

ПЕ: від -30 до 80

HFLS: від -25 до 80

   Позначення / Матеріали

CU / Мідний дріт

CU Sn / Луджена мідь

CU AG / Мідь з срібним покриттям

CCS / Сталь з мідним покриттям

ПЕВ / Спінений поліетилен фізичної спінювання

Al / Pet / Al // Екранування алюміній/поліестер/алюміній

Al / Екранує обплетення з алюмінію

HFLS / Компаунд не містить галогено-воднів

ПВХ / Полівінілхлоридний пластикат

ПЕ / Світлостабілізована поліетилен
