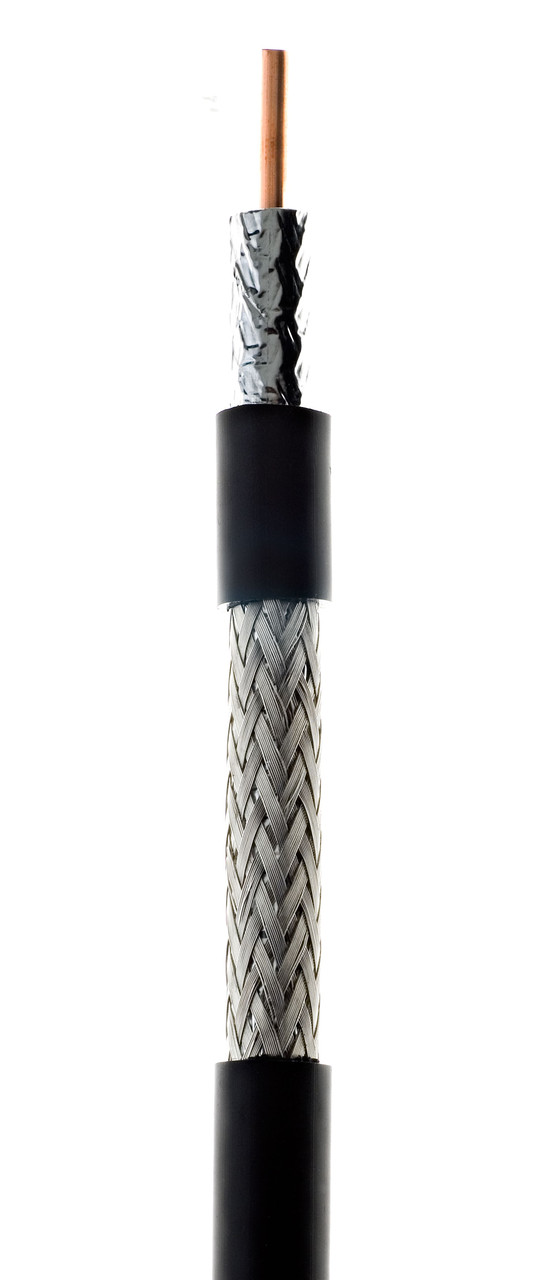

Кабель радіочастотний MWC-10/50

Технічні характеристики
Внутрішній провідник: Cu 2,74 мм
Ізоляція: ПЕВ 7,25 мм
Екранування Al фольги: ---
Екранує обплетення: Cu, Sn
Щільність обплетення: 90%
Зовнішній розмір: 10,1 мм
Зовнішня оболонка: ПЕ

Електричні параметри
Хвильовий опір: 50 ОМ
Електрична ємність: 78 пФ/м
Швидкість поширення: 87%
дБ (5 МГц-2150 МГц): ---
Ефективність екранування: ---

Коефіцієнт Загасання (дб / 100м)
МГц 10 --- 1,7
МГц 50 ---
МГц 100 --- 4,2
МГц 200 ---
МГц 400 ---
МГц 700 ---
МГц 1000 --- 14,5
1350 МГц ---
МГц 1500 --- 18,4
МГц 1750 ---
МГц 2000 --- 20
МГц 2100 --- 22,7
2150 МГц ---
МГц 2500 --- 25,1
МГц 3000 --- 28,1
втрат дБ (5 МГц-2150 МГц): більше 20

Нормативи
RG MIL: ---
CENELEC: ---
IEC/CEI : ---

Робоча t, C
ПВХ: від -30 до +80
ПЕ: від -30 до +80
HFLS: від -25 до +80

Позначення / Матеріали
CU / Мідний дріт
CU Sn / Луджена мідь
CU AG / Мідь з срібним покриттям
CCS / Сталь з мідним покриттям
ПЕВ / Спінений поліетилен фізичної спінювання
Al / Pet / Al // Екранування алюміній/поліестер/алюміній
Al / Екранує обплетення з алюмінію
HFLS / Компаунд не містить галогено-воднів
ПВХ / Полівінілхлоридний пластикат
ПЕ / Світлостабілізована поліетилен.
