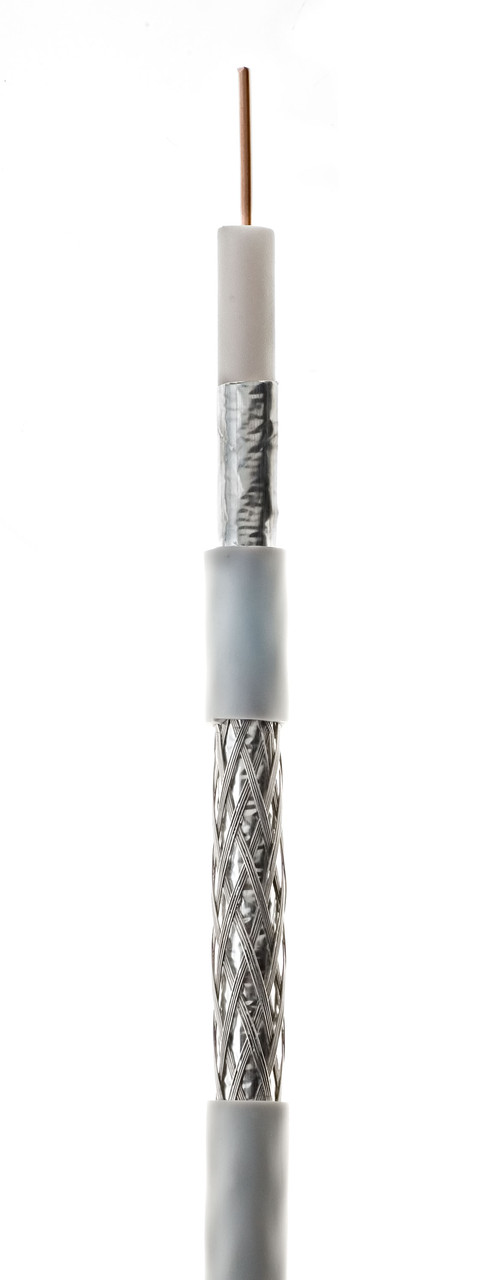

Кабель для ефірного телебачення СМЕ-115 Nordix

~Технічні характеристики
Внутрішній провідник: Cu 1,15 мм
Ізоляція: ПЕВ 4,8 мм
Екранування Al фольги: Al /Pet 100 %
Екранує обплетення: CU, Sn
Щільність обплетення: 40%
Зовнішній розмір: 7,0 мм
Зовнішня оболонка: ПВХ/ПЕ

Електричні параметри
Хвильовий опір: 75 ОМ
Електрична ємність: 54 пФ/м
Швидкість поширення: 84%
дБ (5 МГц-2150 МГц): більше 20
Ефективність екранування: більше 90 дБ

Коефіцієнт Загасання (дб / 100м)
МГц 10
МГц 50
МГц 55 --- 4,37
МГц 100 --- 5,7
200 МГц
400 МГц
МГц 450 --- 11,22
600 МГц
700 МГц
МГц 862 --- 18,8
МГц 1000 --- 20
МГц 1350 --- 23,8
МГц 1500 --- 25,2
МГц 1750 --- 27,5
2000 МГц
2100 МГц
МГц 2150 --- 31
2500 МГц
МГц 3000потерь дБ (5 МГц-2150 МГц): ---

Нормативи
RG MIL: ---
CENELEC: EN 50117
IEC/CEI : IEC 60096

Робоча t, C
ПВХ: від -30 до +80
ПЕ: від -30 до +80
HFLS: від -25 до +80

Позначення / Матеріали
CU / Мідний дріт
CU Sn / Луджена мідь
CU AG / Мідь з срібним покриттям
CCS / Сталь з мідним покриттям
ПЕВ / Спінений поліетилен фізичної спінювання
Al / Pet / Al // Екранування алюміній/поліестер/алюміній
Al / Екранує обплетення з алюмінію
HFLS / Компаунд не містить галогено-воднів
ПВХ / Полівінілхлоридний пластикат
ПЕ / Світлостабілізована поліетилен
