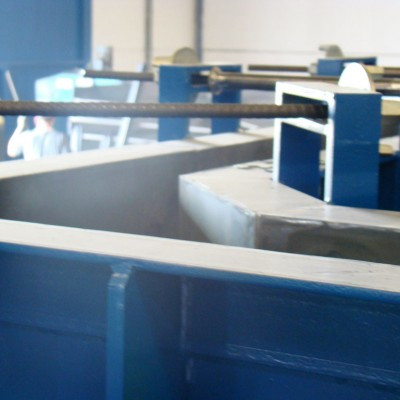

Модульні ливарні форми для коробчатих водовідводів

Дана опалубна система призначена для литтєвого виробництва збірних залізобетонних коробчатих водовідводів і великогабаритних лоткових елементів. Установка має механічне (ручне) управління і складається із закріплених на підставі збірних внутрішньої і зовнішньої опалубок.

Обидва комплекти опалубки і підставу мають модульну конструкцію, що дозволяє монтувати необхідну кількість елементів для виготовлення великогабаритних лоткових елементів різних розмірів з максимальною шириною 7 м (в залежності від комплектності поставки опалубки). За допомогою переналагодження зовнішньої опалубки можливе виготовлення готових виробів різної товщини.

Складання елементів оснащення здійснюється вручну за допомогою штифтів з клинами-фіксаторами і на болтах з гайками, в якості додаткового механізму блокування використовуються розпірні труби з быстроразборным натяжним кріпленням системи «Дивидаг» (Dywidag).

Панелі опалубки мають ущільнювальні прокладки для недопущення протікання цементного молочка. В якості додаткової опції опалубна система може бути укомплектована форм-модулями для опорних консолей для плит або підпірних фланців для фіксації ґрунту над коробчатими; кульвертами. Крім того, формооснастка може бути переналажена для виробництва прямокутних водопропускних труб і лоткових елементів з пазом і гребенем для зчленування один з одним.

Опалубка може бути укомплектована системою пневматичного або електричного віброущільнення суміші і видалення бульбашок повітря.
